ЗРК С-125М-2М "Печора-2М"
Вернемся на время к технике ПВО, давно мы о ней не говорили.
Тема модернизаций советских зенитных ракетных систем была и останется еще долгое время актуальной. Вокруг ЗРК С-125 развернулась наиболее масштабная борьба за ее модернизацию. Кто только не предлагает обновленную "Неву" или "Печору": Россия (два проекта), Белоруссия, Украина, Польша, Югославия, Куба! Китая нет в этом списке - СССР не поставляла ему С-125.
Интересно, что наиболее активными участниками этого процесса стали Россия и Белоруссия. Причем российский вариант "Печора-2М" - это российско-белорусский проект с государственным участием, а его белорусский конкурент "Печора-2Т" - это якобы частный бизнес.
На прошлом МАКС-2011 был после долгого перерыва представлен полный комплект элементов ЗРК "Печора-2М". Разработчик и поставщик уже мобильного ЗРК С-125М-2М - ОАО "Оборонительные системы", а поставщик шасси - белорусское предприятие "Минский завод колесных тягачей".
Мои статьи на "Вестнике ПВО":
ЗРК С-125
Печора-2М
Тема модернизаций советских зенитных ракетных систем была и останется еще долгое время актуальной. Вокруг ЗРК С-125 развернулась наиболее масштабная борьба за ее модернизацию. Кто только не предлагает обновленную "Неву" или "Печору": Россия (два проекта), Белоруссия, Украина, Польша, Югославия, Куба! Китая нет в этом списке - СССР не поставляла ему С-125.
Интересно, что наиболее активными участниками этого процесса стали Россия и Белоруссия. Причем российский вариант "Печора-2М" - это российско-белорусский проект с государственным участием, а его белорусский конкурент "Печора-2Т" - это якобы частный бизнес.
На прошлом МАКС-2011 был после долгого перерыва представлен полный комплект элементов ЗРК "Печора-2М". Разработчик и поставщик уже мобильного ЗРК С-125М-2М - ОАО "Оборонительные системы", а поставщик шасси - белорусское предприятие "Минский завод колесных тягачей".
На открытой площадке впервые демонстрировался натурный образец ЗРК 'Печора-2М' второго поколения и придаваемые ему средства в составе:
· модернизированная кабина управления УНК-2М;
· модернизированная антенный пост УНВ-2М;
· модернизированная пусковая установка 5П73-2М;
· модуль абонентского доступа и сопряжения МАДС-125;
· ремонтный модуль со стендовым оборудованием и контрольно-измерительными приборами для ремонта ЗРК;
· дизельэлектрическая станция ДЭС-100;
· программно-технический комплекс тактико-фоновой обстановки из состава технических средств обучения и тренировки расчетов.

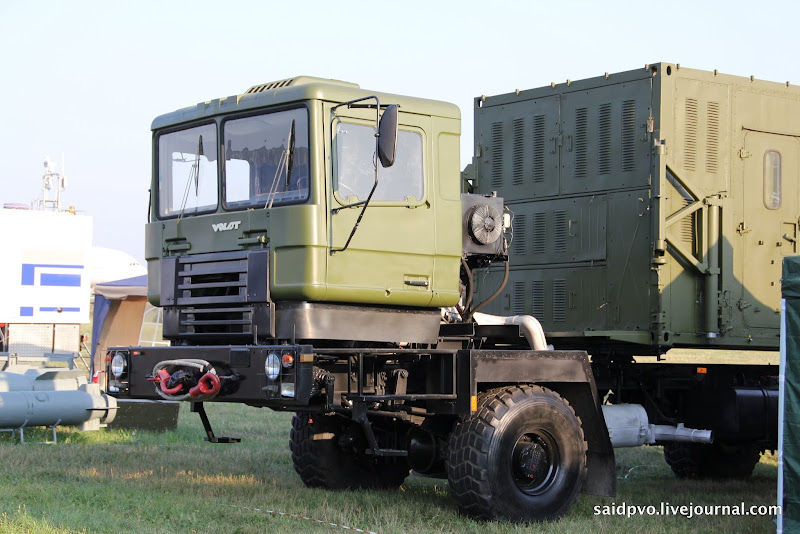

1. Модернизированная кабина управления УНК-2М
2.
3.
4.
5.
6.
7.
8.
9.
10. Модернизированная пусковая установка 5П73-2М
11. На пусковой 5П73-2М всего 2 зенитные управляемые ракеты 5В27Д, которые модернизацию не проходили
12.
13.
14.
15.
16.
17. Практически не изменившаяся 5П73 - ей только срезали крайние направляющие и погрузили на белорускую колесницу
18.

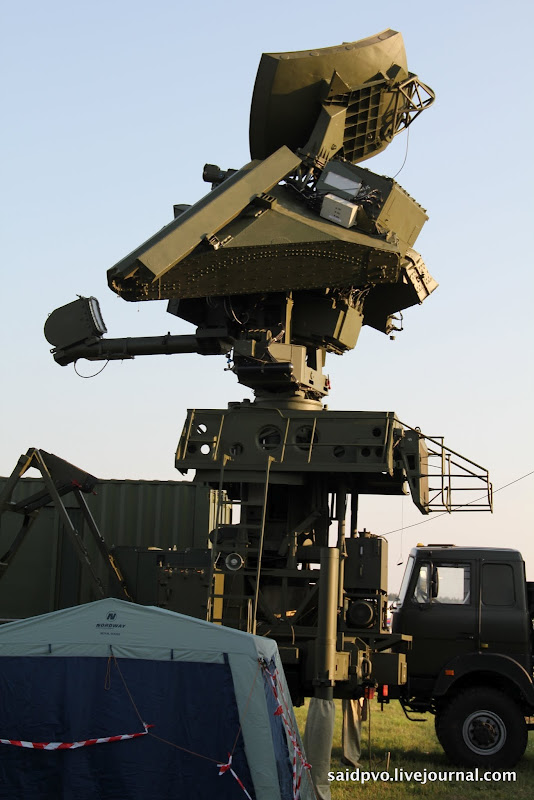

19. Модернизированная антенный пост УНВ-2М - он теперь самоходный
20.
21.
22.
23.
24.
25.
26.
ТТХ ЗРК "Печора-2М" с сайта ОАО "Оборонительные системы"
Источник ТТХ - http://www.defensys.ru/proizvodstvo21.html1. Модернизированная кабина управления УНК-2М
2.
3.
4.
5.
6.
7.
8.
9.
10. Модернизированная пусковая установка 5П73-2М
11. На пусковой 5П73-2М всего 2 зенитные управляемые ракеты 5В27Д, которые модернизацию не проходили
12.
13.
14.
15.
16.
17. Практически не изменившаяся 5П73 - ей только срезали крайние направляющие и погрузили на белорускую колесницу
18.
19. Модернизированная антенный пост УНВ-2М - он теперь самоходный
20.
21.
22.
23.
24.
25.
26.
ТТХ ЗРК "Печора-2М" с сайта ОАО "Оборонительные системы"
Сравнительный анализ тактико-технических и эксплуатационных характеристик ЗРК "Печора" и ЗРК "Печора-2М"
Наименование технических характеристик | ЗРК Печора" | ЗРК "Печора 2М" | |
1 | Дальняя граница зоны пораженияВерхняя граница зоны поражения | 25 кмдо 18 км | Дальняя граница зоны поражения на высоте 5-20 км - 32 км (при применении ЗУР с модернизированным стартовым двигателем).Верхняя граница зоны поражения - до 20 км. |
2 | Зона обнаружения цели- на высоте 7 км- на высоте 0,35 км | 69 км30 км | По результатам испытаний установлено:- дальность обнаружения цели с ЭОП = 2 м2 более 100 км.- дальность обнаружения цели с ЭОП = 0,15 м2 более 50 км |
3 | Вероятность поражения целей | На дальности до 25 км = 0,5 | На дальности до 20 км - 0,72-0,99На дальности до 25-30 км - не менее 0,51 |
4 | - максимальная скорость поражаемых целей;- минимальная ЭОП | 700 м/с0,5 м | - более 700 м/с- (ЭОП) - 0,1 м |
5 | Используемые шасси | Перевозимый комплекс | Перевод средств ПУ, УНВ и УНК на автомобильные шасси МЗКТ высокой проходимости (V мах. 60 км/ч) |
6 | Модернизация ЗУР 5В27Д | Не модернизированные ракеты | - модернизация боевого снаряжения (БЧ и РВ)- модернизация стартового двигателя |
7 | Наличие оптических средств | Телеоптический визир 'Карат'. | Введена двухканальная оптико-электронная система (ТВК, ТПК) с обеспечением автосопровождения (АС) цели в дневных и ночных условиях. |
8 | Время развертывания и свертывания ЗРК на позиции | Более 90 минут | Сокращено за счет применения гидравлических и гидромеханических систем. Время свертывания и развертывания до 25 мин |
9 | Число целевых каналов | Один целевой канал | Предусмотрено повышение 'канальности' по цели за счет возможности подключения второго антенного постава УНВ. |
10 | Количество пусковых установок | До 4-х ПУ | Предусмотрено подключение в ЗРК до 8-ми ПУ |
11 | Живучесть ЗРК:- расстояние между кабиной управления и антенным постом, м- максимальное расстояние от ПУ до кабины управления, м- наличие радиотехнической защиты от противорадиолокационных ракет (ПРР)- наличие средств борьбы с помехами- наличие беспроводных средств связи- наличие автономных средств энергопитания | До 20До 70НетНетНетНет | В ЗРК значительно повышены живучесть за счет:- увеличения расстояния между УНВ и УНК до 200 м.- увеличения между УНВ и ПУ до 150 м.- введение комплекса радиотехнической защиты (КРТЗ) от ПРРОбеспечивается защита от организованных активных и пассивных помех с помощью введения новой аппаратуры:- автокомпенсатора помех;- квазикогерентного накопления;- цифровой 4-х канальной системы СДЦ.- введение комплекса средств связи, обеспечивающего передачу телекодовой информации как по полевому кабелю, так и по беспроводному радиоканалу УНВ-ПУ- введение на УНК-2М, УНВ-2М, ПУ средства автономного энергоснабжения (САЭС) |
12 | Наличие цифровой аппаратуры 4-5 поколения:- кабина УНК- антенный пост УНВ- ПУ | нетнетнет | Предусмотрена замена аналоговой аппаратуры на цифровую 4-5 поколения:- кабина УНК - 100%- антенный пост УНВ - 80-95%- ПУ - 100% |
13 | Наличие аппаратуры ориентирования и топопривязки | нет | Введена аппаратура ориентирования и топопривязки, что позволит применять ЗРК без инженерной разведки |
Эксплутационные характеристики | |||
14 | Комфортность кабины управления | Была предусмотрена применительно к комплексу 'Печора'. | Улучшена обитаемость и комфортность кабины управления УНК (введены два производительных малошумящих кондиционера). |
15 | Число проверяемых параметров при техобслуживании | Более 400 | Предусмотрено сокращение количества регулировок при эксплуатации при всех видах технического обслуживания до 150 |
16 | Продление сроков эксплуатации не модернизированных средств | Не предусматривалось | Предусмотрено продление сроков эксплуатации модернизированных средств более 15 лет |
17 | Наличие цифрового тренажера и аппаратуры документирования | Иммитатор на старой электронной базе | Введен цифровой тренажер и аппаратура документирования |
18 | Наличие аппаратуры автоматического функционального контроля | нет | Введена аппаратура автоматического функционального контроля и поиска неисправностей |
19 | Номенклатура запчастей (в ЗИП-1 и ЗИП-2). | Более 3000 | Предусмотрено обеспечение поставок ЗИП на весь период эксплуатационного срока службы как модернизированной, так и не модернизированной аппаратуры. Запасные части - 300. |
20 | Наработка на отказ | 50 часов | 30% вновь вводимой аппаратуры имеет наработку на отказ 20000 часов, остальные - 2000 - :. 10000 часов |
