Год назад на выставке "Технологии в машиностроении - 2012" в Жуковском был впервые показан гусеничный ЗРПК "Панцирь-С1" разработки тульского ОАО "КБ приборостроения", которое в ближайшее время получит имя своего прославленного руководителя и разработчика Аркадия Георгиевича Шипунова.
Давайте посмотрим на ЗРПК "Панцирь-С1" на гусеничном ходу вблизи.

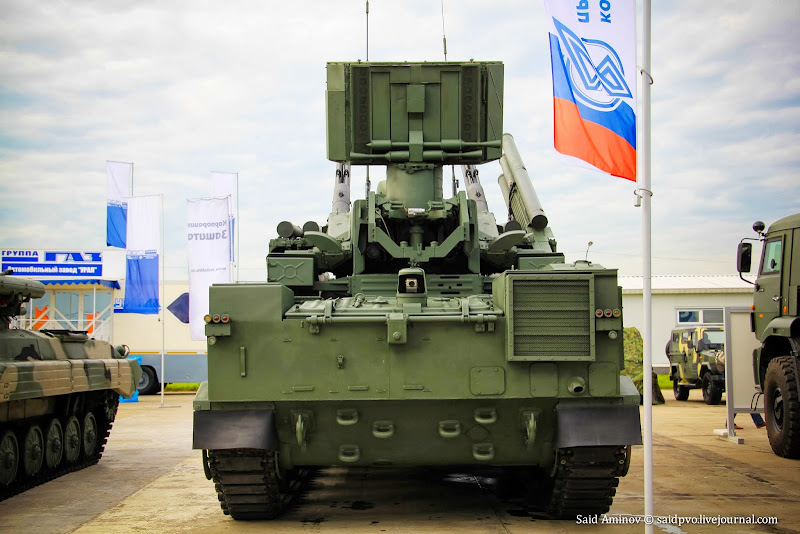

1. Изделие "Панцирь-С1" в транспортном/походном положении
2. ЗРПК "Панцирь-С1" предназначен для противовоздушной обороны малоразмерных военных и административно-промышленных объектов и районов от самолетов, вертолетов, крылатых ракет и высокоточного оружия, управляемых авиабомб и дистанционно пилотируемых аппаратов, а также для усиления группировок ПВО при отражении массированных ударов СВН и обеспечения поражения легкобронированных объектов.

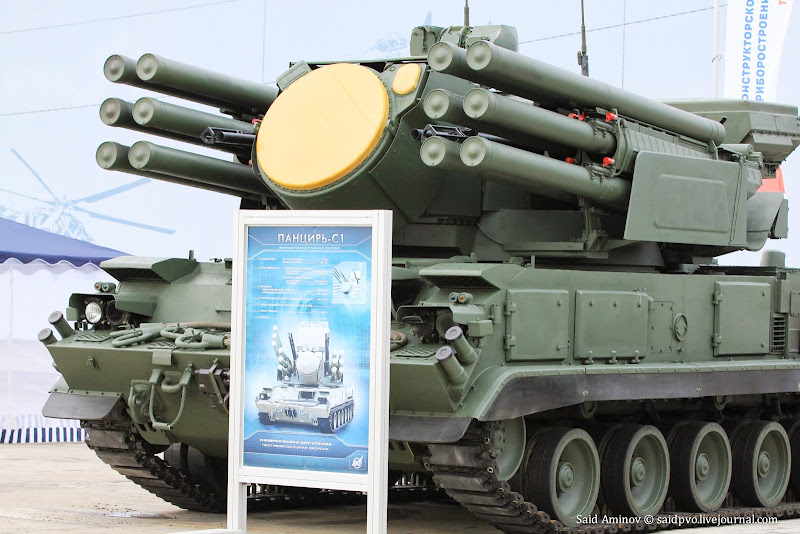

3. В составе зенитного вооружения 12 ЗУР 57Э6-Е или 95Я6 в транспортно-пусковых контейнерах.
Зенитная управляемая ракета 57Э6-Е:

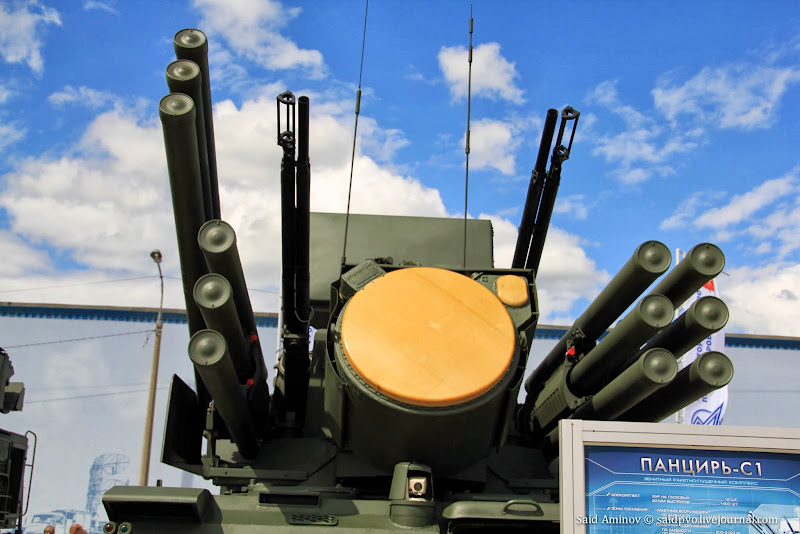

4. В состав пушечного вооружения входят два 30-мм двухствольных зенитных автомата 2А38М, способных поражать воздушные и наземные цели в зоне по дальности – до 4 км, по высоте – до 3 км.
5. 16 ноября 2012 года Распоряжением Председателя Правительства РФ Д. А. Медведева ЗРПК «Панцирь-С1» принят на вооружение Российской армии.
6. Сегодня в КБП выполняется сразу несколько заказов по производству зенитного ракетно-пушечного комплекса «Панцирь-С1», как для Вооруженных Сил РФ, так и для стран инозаказчиков: ОАЭ, Сирия и Алжир. Недавно был заключено новый экспортный контракт на поставку ЗРПК "Панцирь-С1" вооруженным силам Ирака. Ожидается, что следующим потенциальным заказчиком комплекса станет Бразилия.
7. Разработка ЗРПК "Панцирь-С1" и его дальнейшая модернизация осуществляется в тульском ОАО "КБ приборостроения". Идеологом его создания был легендарный конструктор и руководитель предприятия (1962 - 2006 гг.) Аркадий Георгиевич Шипунов.
Серийное производство комплекса и ряда его компонентов ведется в Туле на дочернем предприятии КБП ОАО "Щегловский вал".
В производственной кооперации:
- ОАО "АК "Туламашзавод" - боевой модуль, зенитные автоматы 2А38М;
- ОАО "ЦКБА" - новая РЛС обнаружения цели;
- ОАО "НПО "ЛЭМЗ" - старая РЛС обнаружения цели (представлена на данном изделии);
- ОАО "КАМАЗ" - автомобильное шасси и многие другие.

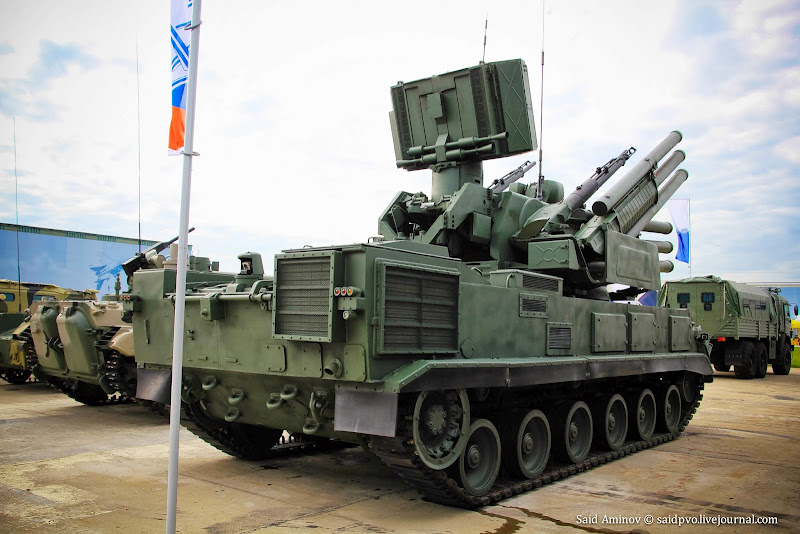

8. На выставке ТВМ-2012 был представлен опытный образец ЗРПК "Панцирь-С1" на гусеничном шасси ГМ352М1Е Минского тракторного завода, который был во врема Советского Союза основным поставщиком гусеничных шасси для другой тульской разработки - ЗРПК "Тунгуска". Пока не данных о поставках ЗРПК "Панцирь-С1" на гусеничном шасси тем или иным заказчикам. Но по нашему мнению - такой "Панцирь" выглядит более эффектно, чем на автомобильном шасси. Возможно, данный вариант будет впоследствии закуплен для частей ПВО сухопутных войск России на замену ЗРПК "Тунгуска-М1".
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24. ЗРПК "Панцирь-С1" в боевом положении
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
История создания ЗРПК "Панцирь-С1" на моем сайте "Вестник ПВО"
Давайте посмотрим на ЗРПК "Панцирь-С1" на гусеничном ходу вблизи.
1. Изделие "Панцирь-С1" в транспортном/походном положении
2. ЗРПК "Панцирь-С1" предназначен для противовоздушной обороны малоразмерных военных и административно-промышленных объектов и районов от самолетов, вертолетов, крылатых ракет и высокоточного оружия, управляемых авиабомб и дистанционно пилотируемых аппаратов, а также для усиления группировок ПВО при отражении массированных ударов СВН и обеспечения поражения легкобронированных объектов.
3. В составе зенитного вооружения 12 ЗУР 57Э6-Е или 95Я6 в транспортно-пусковых контейнерах.
Зенитная управляемая ракета 57Э6-Е:
- малое полетное время на стартовом участке (t = 2,4 с, Vmax = 1300 м/с);
- высокая маневренность;
- малое баллистическое замедление при полете без стартового двигателя (40 м/с на 1 км пути);
- расширенные зоны поражения: по дальности – до 20 км, по высоте – до 15 км;
- большая масса боевой части (20 кг) при малом стартовом весе ЗУР (74,5 кг);
- применение в боевой части стержневых поражающих элементов, обеспечивающих надежное поражение широкого класса целей;
- микроминиатюрное исполнение бортовой аппаратуры.
4. В состав пушечного вооружения входят два 30-мм двухствольных зенитных автомата 2А38М, способных поражать воздушные и наземные цели в зоне по дальности – до 4 км, по высоте – до 3 км.
Особенности пушечного вооружения:
- Высокий темп стрельбы (до 5000 выстр./мин)
- Большой возимый боекомплект (1400 шт.)
- Возможность применения боеприпасов различного типа (ОТ, ОФЗ)
- Ведение обстрела в автоматическом и полуавтоматическом режимах
5. 16 ноября 2012 года Распоряжением Председателя Правительства РФ Д. А. Медведева ЗРПК «Панцирь-С1» принят на вооружение Российской армии.
6. Сегодня в КБП выполняется сразу несколько заказов по производству зенитного ракетно-пушечного комплекса «Панцирь-С1», как для Вооруженных Сил РФ, так и для стран инозаказчиков: ОАЭ, Сирия и Алжир. Недавно был заключено новый экспортный контракт на поставку ЗРПК "Панцирь-С1" вооруженным силам Ирака. Ожидается, что следующим потенциальным заказчиком комплекса станет Бразилия.
7. Разработка ЗРПК "Панцирь-С1" и его дальнейшая модернизация осуществляется в тульском ОАО "КБ приборостроения". Идеологом его создания был легендарный конструктор и руководитель предприятия (1962 - 2006 гг.) Аркадий Георгиевич Шипунов.
Серийное производство комплекса и ряда его компонентов ведется в Туле на дочернем предприятии КБП ОАО "Щегловский вал".
В производственной кооперации:
- ОАО "АК "Туламашзавод" - боевой модуль, зенитные автоматы 2А38М;
- ОАО "ЦКБА" - новая РЛС обнаружения цели;
- ОАО "НПО "ЛЭМЗ" - старая РЛС обнаружения цели (представлена на данном изделии);
- ОАО "КАМАЗ" - автомобильное шасси и многие другие.
8. На выставке ТВМ-2012 был представлен опытный образец ЗРПК "Панцирь-С1" на гусеничном шасси ГМ352М1Е Минского тракторного завода, который был во врема Советского Союза основным поставщиком гусеничных шасси для другой тульской разработки - ЗРПК "Тунгуска". Пока не данных о поставках ЗРПК "Панцирь-С1" на гусеничном шасси тем или иным заказчикам. Но по нашему мнению - такой "Панцирь" выглядит более эффектно, чем на автомобильном шасси. Возможно, данный вариант будет впоследствии закуплен для частей ПВО сухопутных войск России на замену ЗРПК "Тунгуска-М1".
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24. ЗРПК "Панцирь-С1" в боевом положении
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
