ЗРК "Тор"
saidpvo
В этом году 10-го февраля отмечалось 70-летие одного из ведущих российских КБ-разработчика армейских систем и комплексов ПВО - Научно-исследовательского электромеханического института (НИЭМИ), долгие годы который возглавлял генконструктор В.П. Ефремов.
Одной из самых интересных разработок КБ был и остается автономный ЗРК "Тор".
Попробуем рассказать о нем в-кратце с картинками.


Работы по созданию дивизионного автономного самоходного зенитного ракетного комплекса "Тор" (9К330) начались в соответствии с Постановлением ЦК КПСС и СМ СССР от 4 февраля 1975 г. в кооперации, в основном сложившейся при разработке ЗРК "Оса" и продолжались до 1983 года. Как и при создании ЗРК "Оса" и "Оса-М", в параллель с разработкой ЗРК для Сухопутных войск были развернуты работы и по частично унифицированному с ним корабельному комплексу "Кинжал".

Помимо решения традиционной задачи борьбы с пилотируемой авиацией, войсковые ЗРК должны были обеспечить поражение и авиационных средств поражения - ракет "воздух-земля", планирующих авиабомб типа "Уоллай", а также крылатых ракет типа ASALM и ALCM, дистанционно-пилотируемых летательных аппаратов (ДПЛА) типа BGM-34. Эффективное решение этих задач требовало автоматизации всего процесса боевой работы, применения более совершенных радиолокационных средств.

Головным разработчиком ЗРК "Тор" был определен НИЭМИ МРП (бывший НИИ-20 ГКРЭ, ныне Центр НИЭМИ ГСКБ "Алмаз-Антей"). Главным конструктором комплекса в целом был назначен В.П. Ефремов, а боевой машины 9А330 этого ЗРК - И.М. Дризе. ЗУР 9М330 для комплекса "Тор" разрабатывало МКБ "Факел" МАП (бывшее ОКБ-2 ГКАТ) во главе П.Д. Грушиным. В разработке боевых машин и ЗУР, средств технического обеспечения и обслуживания принимали участие и другие организации промышленности.


Боевая машина 9А330 имела в своем составе:

  • станцию обнаружения целей (СОЦ) с системами опознавания их государственной принадлежности и стабилизации основания антенны;
  • станцию наведения (СН), с одним целевым каналом, двумя ракетными каналами и каналом координатора захвата ЗУР;
  • специальную ЭВМ;
  • пусковое устройство, обеспечивавшее вертикальный поочередный старт восьми ЗУР, находящихся на боевой машине, а также аппаратуру различных систем стартовой автоматики, системы навигации и топопривязки, документирования процесса боевой работы, системы функционального контроля боевой машины, автономного электропитания (на базе газотурбинного электрогенератора) и жизнеобеспечения.

Станция обнаружения целей

Станция наведения

Зенитная управляемая ракета 9М330


Ракеты находились в пусковом устройстве боевой машины без транспортных контейнеров и запускались вертикально с помощью пороховых катапульт. Пусковое и антенное устройства боевой машины конструктивно были объединены в антенно-пусковое устройство, вращающееся относительно вертикальной оси.

Антенно-пусковое устройство БМ 9А330 ЗРК "Тор"


Антенно-пусковое устройство БМ 9А331 ЗРК "Тор-М1"


Все указанные технические средства располагались на самоходном гусеничном шасси высокой проходимости разработки Минского тракторного завода ГМ-355, унифицированном с шасси зенитного пушечно-ракетного комплекса "Тунгуска". Масса боевой машины с восемью ЗУР и боевым расчетом из 4 человек составляла 32 т.

Шасси ГМ-355 боевой машины 9А330


Твердотопливная ЗУР 9М330 выполнена по схеме "утка" и оснащена устройством, обеспечивающим газодинамическое склонение. В ракете были применены складные крылья, которые раскрывались и фиксировались в полетные положения после старта ЗУР. В транспортном положении левые и правые консоли складывались навстречу друг другу. Ракета была оборудована активным радиовзрывателем, автопилотом с приводами рулей, радиоблоком, боевой частью осколочно-фугасного типа с предохранительно-исполнительным механизмом, системой электропитания, системой газопитания рулевых приводов на марше и газодинамических рулей на стартовом участке. На внешней поверхности корпуса ракеты размещались антенны радиовзрывателя и радиоблока, а также устанавливалось пороховое катапультирующее устройство. Загрузка ракет в боевую машину осуществлялась с помощью транспортно-заряжающей машины комплекса.

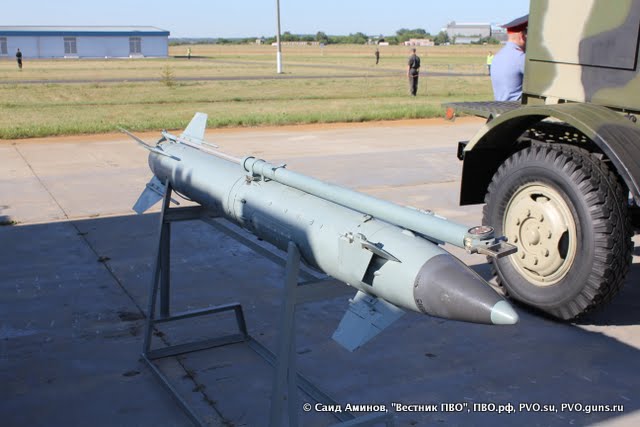

Зенитная управляемая ракета 9М330 с элементом катапультирующего устройства

Разрезной макет ЗУР 9М330 в пусковом контейнере


При старте ракета выбрасывалась катапультой вертикально со скоростью около 25 м/с. Склонение ЗУР на заданный угол, величина и направление которого вводилась перед стартом в автопилот со станции наведения, осуществлялось до запуска двигателя ракеты в результате истечения продуктов сгорания специального газогенератора через четыре двухсопловых блока газораспределителя, установленного у основания аэродинамического руля. Газоходы, ведущие к противоположно направленным соплам, перекрываются в зависимости от угла поворота руля. Объединение аэродинамического руля и газораспределителя в единый блок позволило исключить применение специального привода для системы склонения. Газодинамическое устройство заклоняет ракету в нужном направлении, а затем перед включением твердотопливного двигателя, приостанавливает ее поворот.

Аэродинамические рули в сложенном состоянии


Запуск двигателя ЗУР осуществлялся на высоте 16-21 м от земли (либо по истечении заданной односекундной задержки от старта, либо по достижении угла отклонения оси ракеты от вертикали 50°). Таким образом весь импульс РДТТ расходуется на придание ракете скорости в направлении цели. После запуска начинался набор скорости ракеты, которая на дальности 1,5 км составляла 700-800 м/с. Процесс командного наведения начинался с дальности 250 м. В связи с широким разбросом линейных размеров (от 3-4 до 20-30 м) и параметров движения целей (от 10 до 6000 м по высоте и от 0 до 700 м/с по скорости) для оптимального накрытия высоколетящих целей осколками БЧ со станции наведения на борт ЗУР выдавались значения задержки срабатывания радиовзрывателя, зависящие от скорости сближения ракеты с целью. На малых высотах обеспечивались селекция подстилающей поверхности и срабатывание радиовзрывателя только от цели.

Сопло ракетного двигателя и крылья в развернутом состоянии


Разработка комплекса несколько задержалась из-за трудностей в создании гусеничного шасси. Совместные испытания ЗРК "Тор" проходил с декабря 1983 г. по декабрь 1984 г. на Эмбенском полигоне (начальник полигона В. Р. Унучко) под руководством комиссии, которую возглавлял Р.С. Асадулин. Постановлением ЦК КПСС и СМ СССР от 19 марта 1986 г. ЗРК был принят на вооружение.


Комплекс обеспечивал поражение цели, летящей со скоростью 300 м/ с на высотах от 0,01 до 6 км, в диапазоне дальностей от 1,5 до 12 км при параметре до 6 км. При скорости цели 700 м/с максимальная дальность поражения уменьшалась до 5 км, диапазон высот поражения сужался до 0,05 до 4 км, а параметр не превышал 4 км.

Эффективность поражения самолетов одной ЗУР составляла 0,30-0,77, вертолетов -0,50-0,88, ДПЛА - 0,85-0,955.

Время реакции комплекса равнялось 8...12 с, перевода в боеготовное и походное положения - 3 мин, заряжания боевой машины с помощью ТЗМ - не более 18 мин.


Ракетный модуль 9М334 с четырьмя ЗУРами 9М331


В доработке существовавших и разработке новых средств ЗРК, получившего индекс "Тор-М1" (9К331) принимали участие:

  • Научно-исследовательский электромеханический институт МРП (ведущее предприятие НПО "Антей") - головной по ЗРК "Тор-М1" в целом (главный конструктор В.П.Ефремов) и боевой машине 9А331 (модернизация 9А330) - заместитель главного конструктора ЗРК и главный конструктор боевой машины 9А331 - И.М.Дризе;
  • Производственное объединение "Ижевский электромеханический завод" МРП - по конструктивной доработке боевой машины;
  • Кировское машиностроительное производственное объединение им. XX партсъезда МАП - по разработке четырехракетного модуля 9М334, использованного в боевой машине 9А331 (главный конструктор модуля О.Н.Жарый);
  • Научно-исследовательский институт средств автоматизации МРП (ведущие предприятие НПО "Агат") - по разработке в рамках отдельной ОКР унифицированного батарейного командирского пункта "Ранжир" (9С737) - главный конструктор А.В.Шершнев, а также МКБ "Факел" МАП и другие организации.

В результате модернизации в ЗPK был введен второй целевой канал, в ЗУР применена БЧ из материала с повышенными поражающими характеристиками, реализовано модульное сопряжение ЗУР с боевой машиной, увеличение зоны и вероятности поражения низколетящих целей, обеспечено сопряжение боевой машины с унифицированным батарейным командирским пунктом "Ранжир" для обеспечения управления боевыми машинами в составе батареи.

Государственные испытания ЗРК "Тор-М1" проводились с марта по декабрь 1989 г. на Эмбенском полигоне (начальник полигона В.Р. Унучко). ЗРК был принят на вооружение в 1991 году.

Вероятность поражения типовых целей одной ЗУР была увеличена по сравнению с ЗРК "Тор" при стрельбе по крылатым ракетам типа ALCM с 0,45-0,95 до 0,56-0,99, по ДПЛА типа BGM - с 0,86-0,95 до 0,93-0,97, по самолетам типа F-15 - с 0,26-0,75 до 0,45-0,80 и по вертолетам типа "Хью Кобра" с 0,50-0,98 до 0,62-0,75.

Зона поражения ЗРК "Тор-М1" при стрельбе одновременно по двум целям оставались практически такими же, как у комплекса "Тор" по одной цели, что обеспечивалось за счет сокращения времени реакции комплекса "Тор-М1" с 8,7 до 7,4 с при стрельбе с позиции и с 10,7 до 9,7 с при стрельбе с короткой остановки после движения.

Боевая машина 9А331 ЗРК "Тор-М1В" локальной модернизацией в части оптиколокационного канала. Представлена на МАКС-2005


Время заряжания боевой машины 9А331 двумя ракетными модулями составляло 25 мин, что несколько превышало время раздельного заряжания 9А330 боекомплектом из восьми ЗУР.

Серийное производство боевых и технических средств ЗРК "Тор-М1" было организовано на предприятиях, которые производили средства ЗРК "Тор". Новые средства - четырехместный транспортно-пусковой контейнер для ЗУР 9А331 и унифицированный батарейный командирский пункт 9С737 производились а ответственно в ПО "Кировский Машиностроительный завод им. ХX партсъезда" МАП (ныне ОАО "ВМП "Авитек") и на Пeнзeнском радиозаводе МРП (ныне ОАО "Радиозавод").

Боевая машина 9А331 на выставке "Технологии в машиностроении-2010"




После принятия на вооружение комплекса «Тор-М1» в 1991 г. произошел распад Советского Союза, и, как его следствие, развал кооперации по производству этого комплекса. Во время исполнения контракта на поставку "Торов" в Грецию был создан практически российский комплекс «Тор-М1», который мы предлагаем условно обозначить «Тор-М1-1». Визуально отличие нового комплекса в гусеничном шасси боевой машины 9А331 - вместо минского шестикаткого ГМ-355 используется семикатковое шасси ГМ-5955 производства ОАО "Метровагонмаш". Кроме того, на новое шасси перевели батарейный командный пункт "Ранжир", который теперь размещается не на МТ-ЛБу, а на российском шасси ГМ-5956 производства ОАО "Метровагонмаш", внешне похожем на КП 9С470М1 ЗРК "Бук-М1".

Подробнее на сайте "Вестник ПВО"
Позже расскажем о крайних модификациях ЗРК "Тор" - М2Э, М2ЭК, М2У, М2

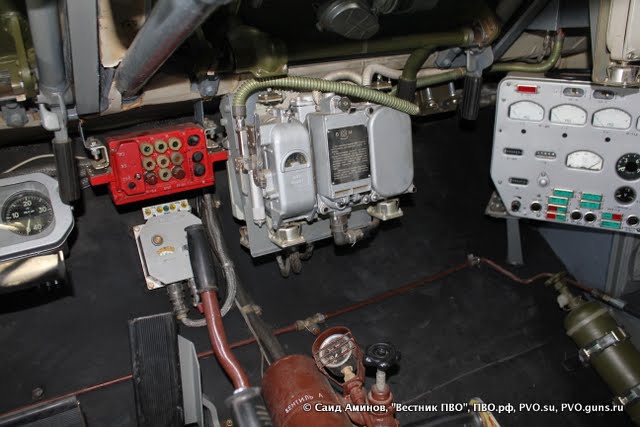

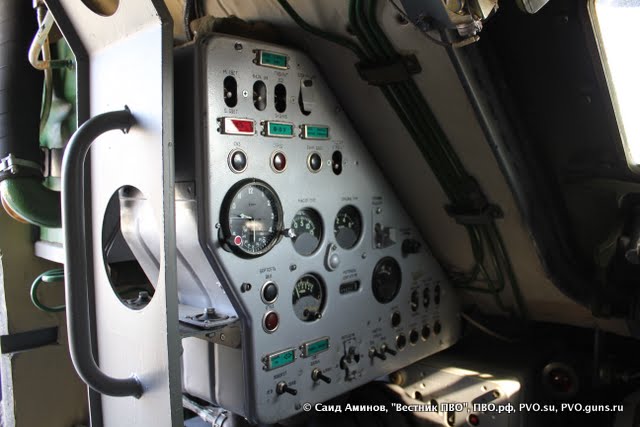

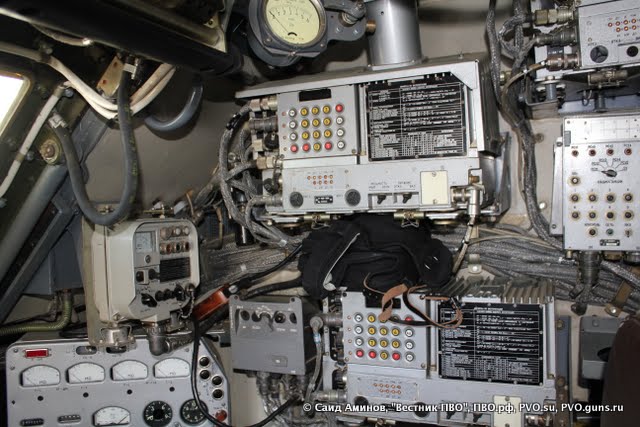

Как выглядит "Тор" внутри (фотографии сделаны во время ТВМ-2010, Жуковский):

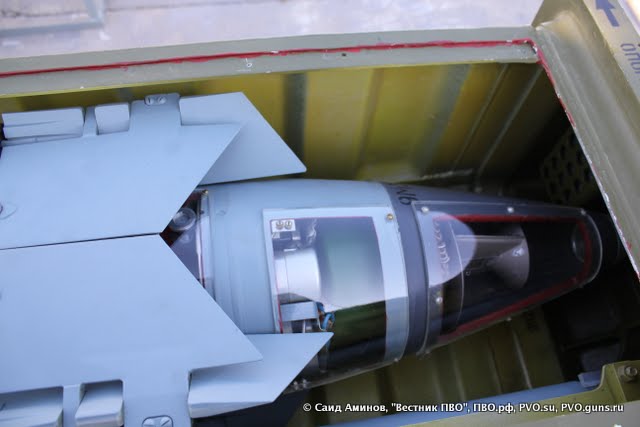

Разрезной макет зенитной управляемой ракеты 9М330:
